MV7은 기능성이 탁월한 64비트 CPU 마이크로프로세서 컴퓨터 제어시스템이며, MULTISTACK의 중앙공조분야에서 수십년 간의 축적된 경험을 기반으로 퍼지수학의 기본사상 및 이론을 응용하여 개발된 모듈식 냉동기의 부하 최적화 조절제어 솔루션이며 냉동기의 안전하고,정밀한 그리고 안정적인 제어를 실현하였습니다.

1. 제어시스템 구성

터치스크린 및 64비트 프로세서가 탑재된 시스템 컨트롤러와 유니트 컨트롤러로 구성되며, 유니트 컨트롤러는 독립 제어 뿐만 아니라 컨트롤러 상의 RS485 통신 인터페이스를 통하여 연결 제어시스템을 구성할 수 있습니다. 인터넷연결 제어시스템은 터치스크린 1대, 시스템컨트롤러 1대 그리고 수량이 다른 유니트 컨트롤러로 RS485 통신 케이블을 통하여 모듈식 냉동기 집중제어시스템을 구성합니다.

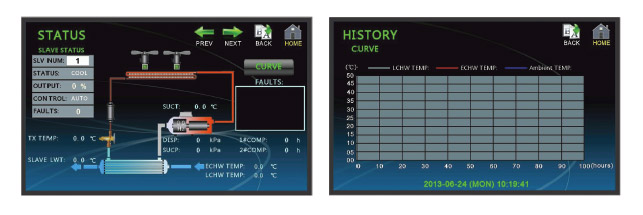

2. 운전 스크린

제어시스템은 7인치 터치스크린 (10인치 또는 15인치 터치스크린 선택 조합 가능) 1대가 포함되며, 메뉴식 구조는 정보검색 인터페이스에 신속하게 접속할 수 있습니다. 주 메뉴 하의 5개의 소 메뉴는 운전상태, 운전기록, 고장기록, 계수설정, 서비스정보 등의 스크린 인터페이스에 따로 접속할 수 있습니다.

3. 온도제어원리

모듈식 냉동기에서, 각각의 압축기 운전은 시스템의 요구 냉방능력에 달려 있습니다. MV7 제어시스템은 실시간으로 유니트의 입구 및 출구의 수온을 측정하며, 온도제어 설정치와 서로 비교하여 시스템의 요구 운전부하를 계산하며, 이를 통하여 운전해야 할 압축기 수량을 확정합니다.

4. 모듈식 냉동량 조절원리

MV7 연결 제어시스템은 최대로 56등급의 냉동량 급수를 구비하고 있습니다. MV7 제어의 핵심은 실제 요구량을 근거로 정밀한 계산을 통하여 1부터 최대 56 냉동량 등급까지의 자유조절을 실현하며, 사용자에게 전체적으로 폭 넓은 에너지효율 종합 조절방안을 제공합니다.

5. 고장보호

제어시스템은 실시간으로 아래에 언급된 고장조건을 측정하며, 모듈 유니트에서 고장이 발생한 경우, 컴퓨터 컨트롤러는 고장이 발생한 압축기 운행을 중단시킵니다. 만약 냉동기 시스템 상의 고장이라면, 컨트롤러는 즉각 모듈식 냉동기의 모든 압축기를 정지시킵니다. 시스템 상의 고장은 심한 냉수량의 부족, 심한 냉각수량의 부족, 냉수 출구온도의 과도한 저하, 냉각수 출구온도의 과도한 저하, 외부 인터록 연계된 사항의 고장/보호 등을 포함합니다.
