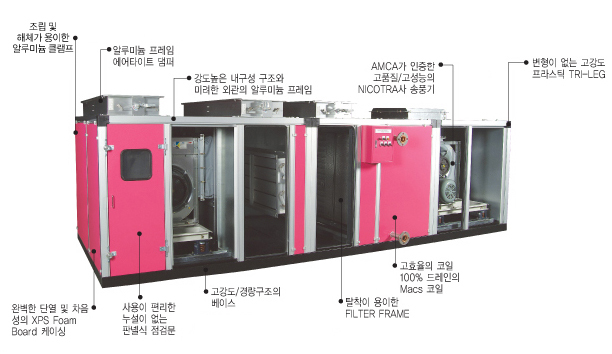

공기조화기 HOME >제품정보 >Air Handling System > 공기조화기
특장점
1) 고효율 성능 / 에너지 절감
- 에너지관리공단의 고효율 기자재 인증을 받은 송풍기, 전동기 적용
- 고효율 성능의 Sine Wave Fin-Tube Coil
- 완벽 열차단으로 열손실이 없는 Casing
- 열전도를 완벽 차단한 복합모듈프레임
- 기내 정압 손실을 최소화하는 디자인
2) 신뢰성 있는 성능
- 세계 최고 인증 기관인 AMCA1) 에서 인증 받은 세계 최고 성능의 송풍기
- 사용자 환경에 맞춘 AHU 디자인
3) 조용한 바람
- 저진동,저소음 송풍기 – 저소음 Blade
- AHU Casing 의 완벽 차음성능
4) 깨끗하고 상쾌한 바람
- 인체 유해 물질이 없는 친환경 제품 ( RoHS 만족 제품 )
5) 미려한 외관
- 우수한 품질의 외부 도장 처리
- 독자적인 외부 디자인으로 먼지 및 기타 오염물질로부터 보호
6) 유지보수의 편의성
- 무급유 베어링이 적용된 송풍기
- 적절하게 위치에 대형화된 점검문 설계
- 분해.조립이 쉽게 가능한 모듈 프레임 구조

케이싱
Casing 은 더블 스킨 구조로 제작됩니다. 외부 강판은 사용자의 기호에 맞춰 다양한 색상으로 제작됩니다. 이는 미려한 외관 뿐만 아니라 외부 강판이 부식되는 것을 방지합니다.

내부 강판은 내식성을 가진 아연도금강판을 사용하며, cGMP 또는 기타 특수한 공조기에는 스테인레스 스틸 또는 다양한 자재를 적용하여 제작됩니다.

공기조화기 바디(Body)에는 내부 부품의 점검과 보수를 위한 점검문이 설치됩니다. 점검문은 에어타이트 구조로 제작되어 누기 및 열손실을 방지합니다.

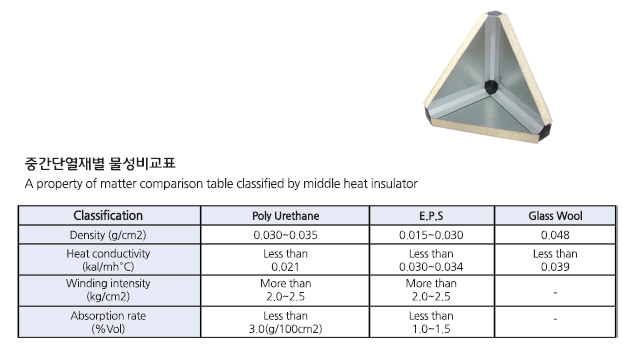

Casing 은 공기조화기 내부와 외부의 열을 차단하기 위하여 고성능 보온재로 충진되어 있습니다.

이는 공조기에서 발생할 수 있는 열손실을 최소화 해줌에 따라 에너지 절감에 큰 역할을 합니다.

일반적인 AHU 에는 50mm 두께의 Casing 을 사용하며,옥외형, 저온용 등 특별한 상황에서는 75mm 두께의 Casing 을 사용합니다.

프레임
문명에이스 AHU 에는 복합모듈 프레임 , 알루미늄 모듈 프레임, 스틸 모듈 프레임 을 적용합니다.

표준 제품에는 복합모듈 프레임을 적용합니다. 이는 알루미늄과 엔지니어링 프라스틱이 복합되어 있는 프레임으로서 열전도를 완벽하게 차단하여 줍니다. 특히 테스트 결과 열전도 등급이 TB1 등급의 성능이 나올 만큼 완벽한 열차단 성능을 가지며, 외부에서 발생할 수 있는 이슬 맺힘을 완벽히 방지해 줍니다.

앞에 언급된 Casing 내용 중 50mm 케이싱을 적용 시, 모듈 프레임을 사용하며, 75mm 케이싱을 사용할 시에는 사각 스틸 프레임을 적용합니다. 케이싱이 프레임을 완전히 감싸는 구조로서 극한 상황에 적합한 디자인 입니다.

MAPS-AHU / Electronic AHU Design Program
MAPS-AHU ( Moonmyung Air handling & ventilation Products Solution ) 는 필요 사양에 최적화된 AHU 를 자동으로 설계할 수 있는 최첨단 컴퓨터 프로그램입니다.

MAPS 는 문명에이스가 오랜 기간 동안 축적해온 기술력이 집결된 프로그램으로서 누구나 쉽고, 빠르고, 정확하게 AHU 를 선정 및 설계할 수 있습니다.

MAPS-AHU 주요 기능
- 송풍기 선정
- Coil 의 열량 계산 및 Coil 설계
- 열교환기의 열량 계산 및 제품 설계
- 기타 모든 부품의 선정 및 설계 데이터
- AHU 외형 치수 및 각 Section 치수 설계
- AHU CAD 도면 생성
- 기타 설계 기능 다수 포함
