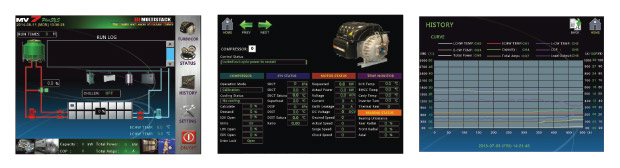

홈 스크린

제어시스템은 프로그램, 터치스크린 및 시스템 입력/출력으로 구성됩니다. MV7 Plus 컨트롤러의 특성은 아래와 같습니다.

- 원격 기동/정지 입력
- 긴급 정지 입력
- 냉동기 운전상태 출력
- 냉동기 이상 경보 출력
- 압축기 결함 잠금 출력
- 부하한계 입력
- 냉각탑 주파수 신호 설정 (0-10 VDC)
- 냉수/냉각수 펌프 주파수 출력(0-10 VDC)
- 냉각수시스템 온도제어를 위한 3-way 밸브 신호 출력(0-10 VDC)

냉동기 제어 스크린

전체 냉동기에 대한 전반적인 시스템 요약을 표시하며 특성은 아래와 같습니다.

- 시스템 ON/OFF 스위치
- 압축기 우선제어
- 조정메뉴
ㆍ사용자 메뉴 (1단계 암호 로그인) : 운전이력 그래프, 결함이력일지, 경보이력일지 및 운전이력일지
ㆍ서비스 메뉴 (2단계 암호 로그인) : 시스템설정, I/O설정, I/O 제어설정, 경보 및 ModBUS 설정
- 최신 운전상태 현황
- 동력 상태 및 출력
- 시스템 정보, 시스템 결함, 경보 및 상태
- 압축기 정보, 결함, 경보 및 상태

동향 그래프

- 원격으로 볼 수 있는 운전상태 그래프
- 5~300초 간격으로 기록된 모든 데이터(옵션)
- 데이터 저장 : 4G
- 압축기 모니터링
- 문제를 찾기 위한 시스템 분석 가능
- CSV 파일을 통하여 EXCEL로 전송가능
